Технология плазменной резки под управлением ЧПУ на компьютере имеет широкий спектр применения, что даёт возможность для изготовления огромного количества различных изделий с довольно высокой точностью.

Основной деталью в станке служит плазмотрон (плазменный резак), создающий дугу и через который пропускается поток воздуха.

В станках с ЧПУ бывают аварийные ситуации когда резак, двигающийся по станку в трех направлениях (осях), сталкивается с каким либо препятствием или останавливается по какой-либо поломке. Это может привести к браку продукции, излишнему энергопотреблению или порче оборудования. Оператор не всегда может быть за станком, вовремя среагировать, отключить станок, погасить пламя.

Для автоматического отключения была разработана система на неодимовых магнитах ( магниты от компании "Магнитон", г. Запорожье, Украина). Резак  был скреплен двумя текстолитовыми пластинами, в которе вставлены 2 неодимовых магнита с отверстиями под шуруп 25 х 3 мм. Магниты утоплены в текстолитовую пластину, чтобы предотвратить их порчу.

На сам портал (станок) также была установлена алюминиевая пластина в которую были вмонтированы неодимовые магниты в металлическом корпусе с наружной резьбой С25.

Магниты были подобраны и установлены так, что наружные магнитные поля на резаке и на портале имели противоположные полярности (при одинаковых полярностях магнитов они отталкивались бы друг от друга).

Текстолитовая пластина на резаке с алюминиевой пластиной на портале центрируются с помощью двух небольших центрирующих направляющих, а держаться с помощью магнитного поля мощных неодимовых магнитов. На алюминиевой пластине также установлена кнопка блокировки, отключающая оборудование.

Установка в сборе имеет вид, как будто плазморез жестко прикручен к порталу, хотя на самом деле он дерниться за счет силы магнитного поля четырех неодимовых магнитов прижатых друг к другу в двух местах. При возникновении внештатной ситуации, например сопло резака наткнулось на препятствие, происходит отрыв резака от портала. При этом срабатывает контакт блокировки и резак отключается.

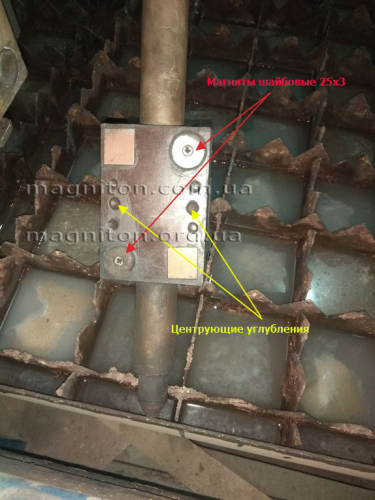

Рисунок 1. Плазморез с закрепленными на нем текстолитовыми пластинами и вмонтиронанными  магнитами 25 на 3 мм.

Рисунок 2. Общий вид плазмореза - резак прикреплен на неодимовые магниты.

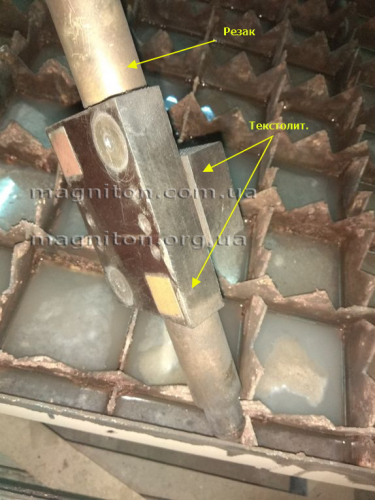

Рисунок 3. Резак с текстолитовыми пластинами, магнитами 25*3 мм с зенковкой.

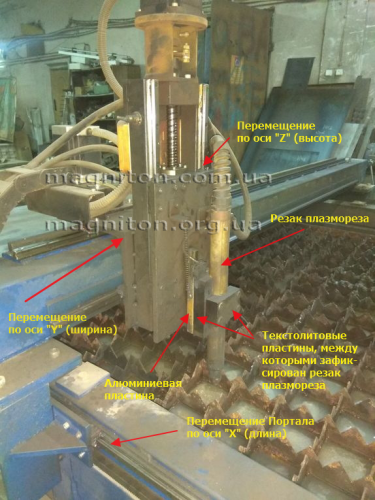

Рисунок 4. Портал с установленной алюминиевой пластиной, магнитами С25, направляющими, и блоком блокировки (сверху).

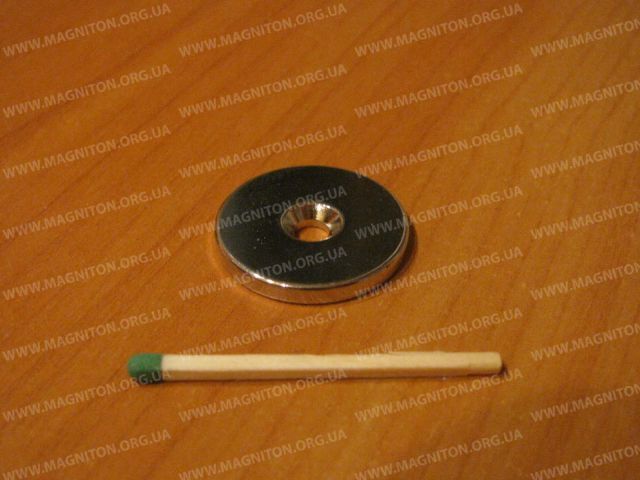

Рисунок 5. Магнит с отверстием под шуруп 25 х 3 мм, сила сцепления около 4 кг.

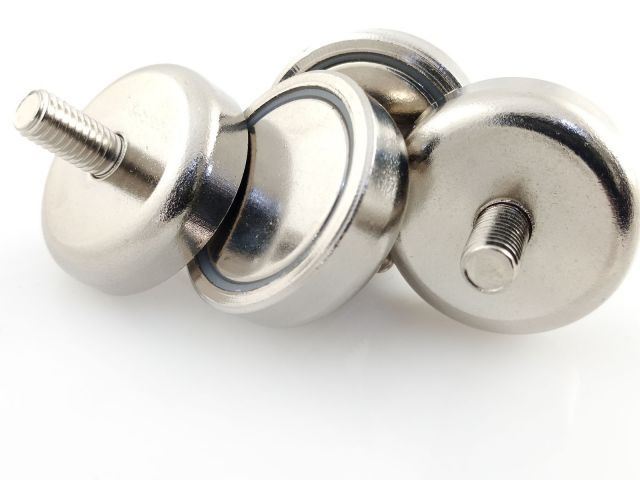

Рисунок 6. Магниты в корпусе с наружной резьбой С25, сила сцепления около 20 кг.
